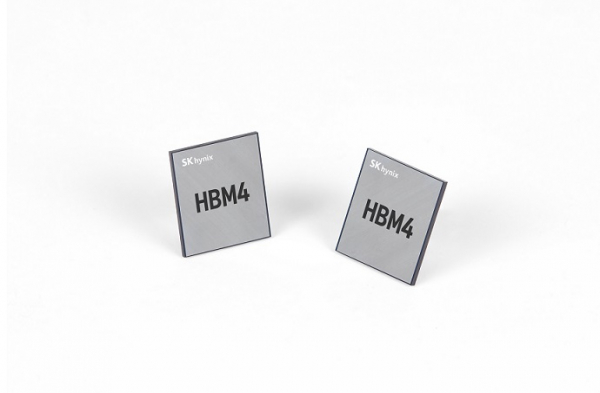

SK Hynix a finalizat dezvoltarea memoriei HBM4 și a pregătit-o pentru producția în serie a modulelor de memorie, a anunțat compania vineri.
Urmărește cele mai noi producții video TechRider.ro
- articolul continuă mai jos -
Conform anunțului de vineri, compania a finalizat procesul intern de validare și asigurare a calității pentru HBM4 și este pregătită să le producă la scară largă, potrivit TomsHardware.
SK Hynix a anunțat la începutul acestui an că a livrat clienților mostre ale cipurilor HBM4, în încercarea de a-și depăși concurenții, printre care Samsung Electronics și Micron Technologies.
* HBM (High Bandwidth Memory): Este o memorie de mare performanță, care interconectează vertical mai multe cipuri DRAM și crește viteza de procesare a datelor în comparație cu produsele DRAM convenționale. Există șase generații de HBM, începând cu HBM original, urmat de HBM2, HBM2E, HBM3, HBM3E și HBM4.
Stivele HBM4 de la SK hynix depășesc cu 25% specificațiile stabilite de JEDEC în ceea ce privește performanța, deși rămâne de văzut dacă producătorii de acceleratoare AI de nouă generație — precum AMD, Broadcom sau Nvidia — vor utiliza acest potențial în produsele lor din 2026.
* JEDEC (Joint Electron Device Engineering Council): Este un organism de standardizare care este lider mondial în dezvoltarea de standarde deschise și publicații pentru industria microelectronică.
Modulele de memorie HBM4 de la SK hynix dispun de un I/O de 2.048 biți, dublând lățimea interfeței HBM pentru prima dată din 2015, și o rată de transfer de date de 10 GT/s, care este cu 25% mai mare în comparație cu standardul oficial JEDEC. Modulele de memorie HBM4 ale companiei utilizează cipuri DRAM special concepute, construite folosind tehnologia de procesare 1b-nm (clasa 10nm de generația a 5-a) care combină eficiența performanței decente cu maturitatea nodului, adică densitate și variabilitate reduse ale defectelor.
Pentru HBM4, SK hynix continuă să utilizeze metoda sa dovedită Advanced Mass Reflow Molded Underfill (MR-MUF). În acest proces, mai multe cipuri de memorie sunt plasate pe un substrat de bază și lipite între ele într-o singură etapă de reflow. Imediat după aceea, spațiile dintre straturile DRAM stivuite, matrița de bază și substrat sunt umplute cu un material de turnare pentru a fixa și proteja structura. Tehnologia avansată MR-MUF permite companiei să mențină înălțimea stivelor sale 12-Hi HBM în limitele specificațiilor și să îmbunătățească disiparea căldurii modulelor de memorie cu consum mare de energie.
„Finalizarea dezvoltării HBM4 va fi o nouă etapă importantă pentru industrie”, a declarat Joohwan Cho, șeful departamentului de dezvoltare HBM la SK hynix, care a condus dezvoltarea. „Prin furnizarea la timp a produsului care satisface nevoile clienților în ceea ce privește performanța, eficiența energetică și fiabilitatea, compania va respecta termenul de lansare pe piață și își va menține poziția competitivă.”
Din păcate, SK Hynix nu dezvăluie nici numărul de straturi DRAM utilizate de dispozitivele sale HBM4, nici capacitatea acestora, deși probabil vorbim despre dispozitive de 36 GB care vor fi utilizate pentru GPU-urile Rubin ale centrului de date Nvidia, dar acestea sunt doar speculații. Compania nu dezvăluie nici dacă stivele sale HBM4 inițiale utilizează matrițe logice de bază 12FFC+ (clasa 12 nm) sau N5 (clasa 5 nm) produse de TSMC.
Probabil, cea mai interesantă parte a anunțului SK hynix este faptul că a decis să depășească specificațiile JEDEC și să certifice stivele sale HBM4 pentru o rată de transfer de date de 10 GT/s, față de 8 GT/s stabilită de standard. Compania nu este singura care depășește specificațiile JEDEC cu HBM4: Micron testează în prezent dispozitive HBM4 cu o rată de transfer de date de 9,2 GT/s, în timp ce Rambus are un controler de memorie HBM4 capabil să atingă o viteză de 10 GT/s. Deși performanța suplimentară poate fi utilizată de dezvoltatorii de cipuri la un moment dat, majoritatea dezvoltatorilor doresc aparent să aibă o rezervă pentru mai multă siguranță, potrivit unei informații împărtășite de Rambus în urmă cu câțiva ani.
SK Hynix afirmă că este pregătită să producă în serie HBM4, deși nu dezvăluie când intenționează să înceapă producția în masă.
„Dezvăluim crearea primului sistem de producție în serie din lume pentru HBM4”, a declarat Justin Kim, președinte și director al AI Infra la SK Hynix. „HBM4, un punct de cotitură simbolic dincolo de limitările infrastructurii AI, va fi un produs esențial pentru depășirea provocărilor tehnologice. Vom deveni un furnizor complet de memorie AI, oferind produse de memorie de cea mai bună calitate și performanță diversă necesare pentru era AI în timp util.”
Samsung Electronics și Micron s-au străduit să ajungă din urmă SK Hynix în domeniul HBM, deoarece acesta își consolidează poziția de lider în segment și beneficiază de faptul că este principalul furnizor de HBM al Nvidia.
Cu toate acestea, companiile au înregistrat unele progrese. Micron a livrat, de asemenea, mostre ale produselor sale HBM4 către clienți, în timp ce Samsung ar fi lucrat pentru a obține certificarea cipurilor sale HBM4 de către Nvidia.
